Siemens NX Routing: La Guida Completa alla Progettazione di Sistemi Instradati
NX Routing è la soluzione ideale nella moderna progettazione industriale per integrare complessi sistemi di distribuzione all’interno di un modello 3D è fondamentale per ridurre tempi e costi di sviluppo. Le soluzioni Siemens NX Routing offerte da ATS Team3D rappresentano l’eccellenza tecnologica per lo sviluppo di prodotti digitali, unendo in un unico ambiente la progettazione di cablaggi, tubazioni, condotti e canalizzazioni.
Cosa si intende per NX Routing?
La suite NX Routed Systems è un ambiente specializzato che automatizza l’intero processo di progettazione di impianti di distribuzione. A differenza della modellazione meccanica tradizionale, NX permette di gestire la progettazione logica e fisica in modo totalmente associativo.
L’adozione di un sistema di routing avanzato garantisce vantaggi competitivi immediati:
-
Eliminazione dei prototipi fisici: Grazie al mockup digitale, non è più necessario prendere misure manualmente in officina.
-
Validazione automatica: Strumenti di analisi integrati segnalano interferenze o violazioni delle regole di curvatura in tempo reale.
-
Dati pronti per la produzione: Generazione automatica di distinte base (BOM) e liste di taglio precise al millimetro.
Vuoi scoprire come le aziende leader riducono del 30% i tempi di progettazione degli impianti?

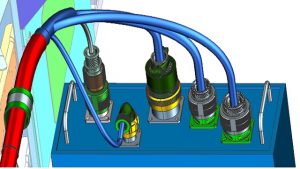

NX Electrical Routing: Cablaggi e Harnessing 3D
La progettazione elettrica 3D in NX è il cuore pulsante del modulo Electrical Routing.
Consente di progettare e instradare imbracature (harness) in assiemi complessi, mantenendo un legame costante con gli schemi logici (ECAD).
-
Integrazione ECAD/MCAD: Importazione diretta dei dati dai principali software elettrici per gestire fili, cavi e componenti senza limiti di scala.
-
Automazione del design: Funzioni intelligenti calcolano automaticamente il percorso ottimale, il diametro dei fasci e la lunghezza dei cavi.
-
Output di produzione: Creazione immediata di tavole chiodate (formboard) e modelli di assieme pronti per la fabbricazione.

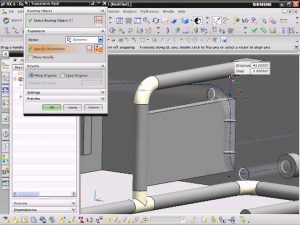

NX Mechanical Routing: Piping, Tubazioni e Condotti
Per il settore meccanico e l’impiantistica, il modulo Mechanical Routing trasforma la creazione di reti di tubi (piping) e canaline in un processo fluido e standardizzato.
-
Librerie Intelligenti: Accesso a cataloghi completi di componenti standard (valvole, flange, giunti) pronti all’uso.
-
Associatività Meccanica: Se la struttura principale cambia, l’instradamento dei tubi si adatta automaticamente, risparmiando ore di lavoro manuale.
-
Documentazione Automatica: Generazione di diagrammi di piegatura e liste dei componenti essenziali per il reparto produzione e il controllo costi.
L’Integrazione Vincente: Elettrico e Meccanico in Teamcenter
Il vero punto di forza di affidarsi ad ATS Team3D è la capacità di far convivere l’instradamento elettrico e meccanico nello stesso ambiente CAD. Questo approccio unico permette un controllo delle collisioni cross-disciplinare, evitando errori costosi in fase di assemblaggio finale.
Grazie all’integrazione con il PLM Teamcenter, ogni modifica apportata ai sistemi instradati è tracciata e condivisa in tempo reale con tutto il team di sviluppo, garantendo la massima trasparenza dei dati.
Perché scegliere Siemens NX e ATS Team3D?
Implementare Siemens NX Routing significa passare da una progettazione “per tentativi” a una produzione certa al primo colpo. Con il supporto tecnico di ATS Team3D, la tua azienda potrà fabbricare sottosistemi pronti per l’installazione immediata sul primo prototipo fisico.
Ottimizza oggi i tuoi processi di progettazione.
Se desideri approfondire le potenzialità di NX Electrical e Mechanical Routing, il team di esperti di ATS Team3D è a tua disposizione per una consulenza tecnica o una demo dedicata.
